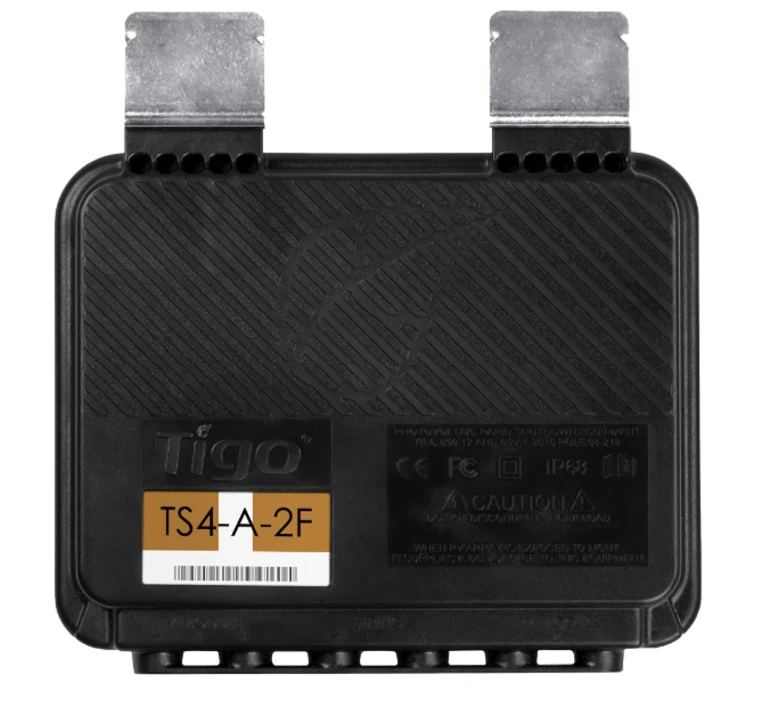

Tigo TS4-A-2F 1000W – bezpečnostný modul pre rýchle vypnutie (Rapid Shutdown) pre dva FV moduly, PLC komunikácia
Na stiahnutie
- Technický list (800.7 kB)
- Prohlášení o shodě (198.6 kB)
- Manuál (1.5 MB)
Tigo TS4-A-2F je riešenie pre rýchle vypnutie FV modulov, ktoré spĺňa normy NEC 2017/2020/2023 a poskytuje vysokú spoľahlivosť pre moderné fotovoltické systémy.
Informace o produktu
- Výrobca: Tigo
- Kód produktu: 417121
Zariadenie Tigo TS4-A-2F je určené na rýchle vypnutie (Rapid Shutdown) na úrovni FV modulov a predstavuje bezpečnostný prvok pre nové aj modernizované inštalácie. Splňuje požiadavky normy NEC 690.12 a spolu s vysielačom Tigo RSS alebo meničom s integrovaným vysielačom zabezpečuje automatické vypnutie po strate PLC signálu.
Model TS4-A-2F obsluhuje dva solárne panely, čo znižuje množstvo potrebných jednotiek v reťazci. Vďaka podpore PLC komunikácie je prenášanie signálu rýchleho vypnutia jednoduché a nevyžaduje ďalšie komunikačné vedenie.
Nová generácia podporuje prúdy až 20 A Imp / 25 A Isc, čím je ideálna pre moderné bifaciálne a vysokoprúdové FV moduly. S maximálnym systémovým napätím 1000/1500 V*, účinnosťou 99,9 %, krytím IP68 / NEMA 3R a širokým teplotným rozsahom je TS4-A-2F vhodný aj do náročných podmienok.
Dostupné sú rôzne dĺžky vstupných a výstupných káblov s konektormi MC4 alebo EVO2, čo uľahčuje zapojenie do existujúcich aj nových FV systémov.
TECHNICKÁ TABUĽKA – Tigo TS4-A-2F
| Parameter | Hodnota |
|---|---|
| Výrobca | Tigo Energy |
| Model | TS4-A-2F |
| Funkcia | Modulové rýchle vypnutie (Rapid Shutdown) |
| Počet obsluhovaných modulov | 2 |
| Max. prúd (Imp / Isc) | 20 A / 25 A |
| Rozsah vstupného napätia (Vmp) | 16–80 V |
| Max. systémové napätie (Vmax) | 1000 / 1500 V* |
| Max. výstupný prúd (Imax) | 15 A / 20 A (podľa modelu) |
| Max. výkon (Pmax) | 1000 W (500 W / vstup) alebo 1400 W (700 W / vstup) |
| Max. účinnosť | 99,9 % |
| Rýchle vypnutie – čas | < 30 s |
| Komunikácia | PLC |
| Typ vodiča | TS4 vodič AWG 12 |
| Limity PVRSE | ≤240 VA, ≤8 A, ≤30 VDC |
| Krytie | IP68 / NEMA 3R |
| Prevádzková teplota | –40 až 85 °C |
| Skladovacia teplota | –40 až 85 °C |
| Max. nadmorská výška | 3000 m |
| Rozmery (V × Š × H) | 139,7 × 138,4 × 22,9 mm |
| Hmotnosť | 590 g |
| Konektory | MC4 alebo EVO2 |
| Certifikácia | UL 1741 PVRSS, UL 1741 PVSRE, IEC 62109, NEC 690.12 |
| Záruka | 25 rokov |
| Dostupné dĺžky káblov (vstup/výstup) | 0,13 / 0,2 / 1,2 / 1,3 / 2,2 / 2,4 m (podľa varianty) |
