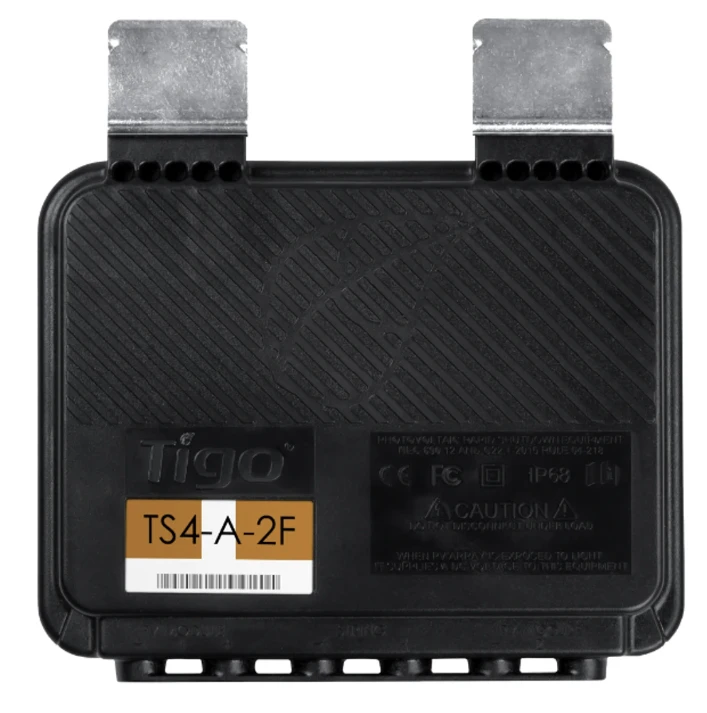

Tigo TS4-A-2F 1400W – bezpečnostný modul pre rýchle vypnutie (1400 W / 25 A Isc, MC4, 1000 V IEC)
Na stiahnutie
- Technický list (800.7 kB)
- Manuál (1.5 MB)
- pro (198.6 kB)
Tigo TS4-A-2F je spoľahlivé riešenie pre rýchle vypnutie FV modulov, ktoré obsluhuje dva panely a podporuje vysoké prúdy až 25 A Isc.
Informace o produktu
- Výrobca: Tigo
- Kód produktu: 417111
Tigo TS4-A-2F (1400 W / 25 A Isc, MC4, 1000 V IEC) je bezpečnostný add-on modul určený na modulové rapid shutdown podľa noriem NEC 2017/2020/2023. Pracuje so dvoma fotovoltickými modulmi, čím znižuje počet komponentov v reťazci a zrýchľuje montáž.
Zariadenie je konštruované pre vysoké prúdy 20 A Imp / 25 A Isc, čo ho robí ideálnym pre moderné bifaciálne a výkonné FV moduly. Poskytuje maximálny výkon 1400 W (700 W na vstup), napäťový rozsah 16–80 V, systémové napätie 1000 V IEC a účinnosť až 99,9 %, čo zaručuje spoľahlivú prevádzku aj v náročných podmienkach .
Modul využíva PLC komunikáciu s vysielačom Tigo RSS, ktorý prenáša signál „keep-alive“ po vodičoch stringu. Pri jeho strate sa systém automaticky prepne do bezpečného režimu rýchleho vypnutia. Krytie IP68 / NEMA 3R umožňuje použitie v exteriéri bez ďalších úprav.
Verzia s konektormi MC4 a predpripravenými káblami umožňuje rýchlu a bezproblémovú inštaláciu. Vďaka certifikáciám UL/IEC a 25-ročnej záruke je TS4-A-2F mimoriadne spoľahlivým riešením pre nové projekty aj modernizácie existujúcich FV systémov.
TECHNICKÁ TABUĽKA – Tigo TS4-A-2F (1400 W / 25 A Isc, MC4, 1000 V IEC)
| Parameter | Hodnota |
|---|---|
| Výrobca | Tigo Energy |
| Model | TS4-A-2F |
| Typ | Modul rýchleho vypnutia (Rapid Shutdown) pre 2 FV panely |
| Max. výkon (Pmax) | 1400 W (700 W / vstup) |
| Max. prúd (Imp / Isc) | 20 A / 25 A |
| Max. výstupný prúd (Imax) | 20 A |
| Rozsah vstupného napätia (Vmp) | 16–80 V |
| Max. systémové napätie | 1000 V (IEC) |
| Komunikácia | PLC |
| Rýchle vypnutie – čas | < 30 s |
| Krytie | IP68 / NEMA 3R |
| Prevádzková teplota | –40 až 85 °C |
| Rozmery (V׊×H) | 139,7 × 138,4 × 22,9 mm |
| Hmotnosť | 590 g |
| Konektory | MC4 |
| Dĺžka kábla vstup | 2200 mm (variant podľa vášho zadania) |
| Dĺžka kábla výstup | 120 mm (presný údaj podľa produktu) |
| Certifikácia | UL 1741 PVRSS, UL 1741 PVSRE, IEC 62109, NEC 690.12 |
| Záruka | 25 rokov |
