Tigo RSS Signal Detector – detektor PLC signálu pre Rapid Shutdown (TS4-F / TS4-A-F)
Na stiahnutie
- Technický list (1.6 MB)

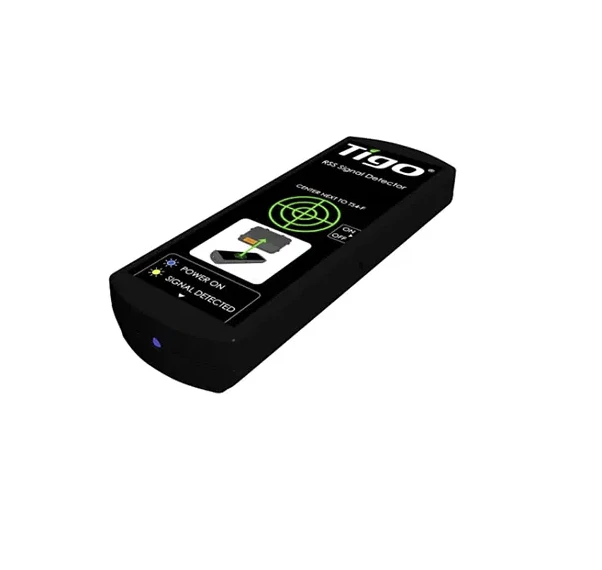

Tigo RSS Signal Detector je prenosné zariadenie na testovanie PLC keep-alive signálu z RSS vysielača do jednotiek TS4-F / TS4-A-F počas inštalácie fotovoltického systému.
Informace o produktu
- Výrobca: Tigo
- Kód produktu: Tig01007
RSS Signal Detector od značky Tigo Energy slúži ako profesionálny nástroj na overenie správnej funkcie systému rapid shutdown na úrovni FV modulov. Zariadenie zachytáva komunikáciu PLC (Power Line Communication), ktorú RSS vysielač prenáša do jednotiek TS4-F, TS4-R-F alebo TS4-A-F, a potvrdzuje ich pripravenosť na bezpečnú prevádzku.
Používa sa počas samotnej inštalácie – stačí ho priložiť do vzdialenosti približne 5 cm od jednotky TS4. Pri prítomnosti udržovacieho signálu „keep-alive“ sa rozsvieti indikácia zmenou farby LED z modrej na žltú a zariadenie vydá zvukový signál . Technik tak okamžite vidí, či systém rýchleho vypnutia pracuje správne.
Týmto spôsobom možno jednoducho a spoľahlivo overiť splnenie požiadaviek normy NEC 2017 690.12 Rapid Shutdown, ktorá definuje bezpečnostné štandardy pre FV inštalácie. Vďaka mobilnému prevedeniu je detektor ideálnou pomôckou pre montážne firmy, servisných technikov aj projektantov pracujúcich s riešeniami Tigo Fire Safety.
V balení sa nachádzajú štyri batérie AA, takže zariadenie je pripravené na okamžité použitie.
Technické údaje – Tigo RSS Signal Detector
| Parameter | Hodnota |
|---|---|
| Názov produktu | RSS Signal Detector |
| Popis funkcie | Testovacie zariadenie na overenie prítomnosti PLC „keep-alive“ signálu z RSS vysielača do jednotiek TS4-F / TS4-RF / TS4-AF |
| Účel | Overenie funkcie systému Rapid Shutdown počas inštalácie |
| Výrobca | Tigo Energy |
| Číslo položky (Kranných) | 1755400 |
| Číslo výrobcu (MPN) | 400-00900-00 |
| Kompatibilita | TS4-F, TS4-RF, TS4-AF, RSS Transmitter |
| Typ signálu | PLC – Power Line Communication |
| Detekčná vzdialenosť | 2" (≈ 5 cm) od jednotky TS4 |
| Indikácia signálu | LED zmena modrá → žltá + zvukový alarm |
| Napájanie | 4× AA batérie (v balení) |
| Použitie | Ručné / prenosné overovacie zariadenia |
| Zhoda s normou | Podporuje overenie súladu s NEC 2017 690.12 (Rapid Shutdown) |
| Hmotnosť vr. obalu | 0,5 kg |
| Obsah balenia | RSS Signal Detector + 4× AA batérie |
| Dátum datasheetu | 12/13/19 |
