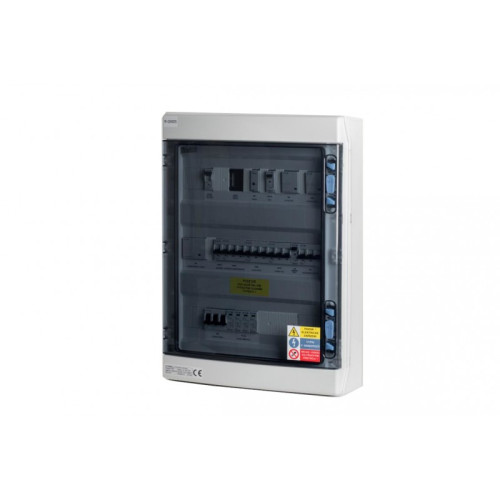

AC Rozvádzač GW32 pre trojfázové meniče GW5K-ET,GW6.5K-ET,GW8K-ET,GW10K-ET | certifikovaný

Odporúčame! NNovinka

Na stiahnutie

Rozvádzač GW32 pre hybridné meniče GoodWe
Predpripravený certifikovaný AC rozvádzač na ochranu trojfázových hybridných meničov. AC rozvádzač určený pre montáž na stenu, IP65 slúžiaci na obsluhu trojfázovej fotovoltaickej elektrárne (typicky striedač Goodwe 4K až 10K v hybridnom systéme).

Šírka: 303 mm
Výška: 406 mm
Hĺbka: 98 mm
Hmotnosť: 5 Kg

Dostupnosť:
Skladom

 866,83 (  716,39 bez DPH)

Informace o produktu

  • Kód produktu: 06-600022

Predpripravený certifikovaný AC rozvádzač na ochranu trojfázových meničov s automatickým prepínaním Back-Up / Sieť v čase výpadku elektrickej energie pomocou stýkačovej kombinácie. Rozvádzač na ochranu 3F AC aj back-up strany. Jednotlivé komponenty umiestnené na DIN lištách sú medzi sebou už prepojené. Výhodou je možnosť odvedenia prívodu k hlavnému rozvádzaču priamo do rozvádzača R-GW a späť do neho bez úpravy rozvádzača (záloha je pripnutá iba v čase výpadku) – teda nehrozí preťaženie zálohy striedača v štandardnom chode domácnosti. Prepnutie je niekoľko sekúnd.

Jeho výhodou je automatické prepnutie medzi štandardným chodom zo siete a zálohou. Je potrebné kontrolovať zaťaženie pri výpadku el. energie, aby nedošlo k preťaženiu, pretože jeho funkcia prepne na zálohu striedača celý dom. Nespornou výhodou je minimálny zásah do rozvádzača zákazníka - Smartmeter (meranie striedača) spoločné rozpadové miesto aj všetko istenie je súčasťou tohto rozvádzača. Stačí teda urobiť slučku medzi hl. rozvádzačom a umiestnením technológie. V rozvádzači je pripravené aj krízové odpojenie striedača HDO (N0%) a príprava na osadenie FIRE-SAFETY riešení. Typ GW32 je koncipovaný na hlavný istič v stĺpiku 32A.

Rozvádzač obsahuje:

• rozvodnica na omietku, priehľadné dvere, 3 rady, 54 modulov
• hl. Istič (pre objekt B25/3, B32/3 alebo B40/3) – 3 verzie rozvádzača
• zvodič prepätia triedy T1, T2 (B+C)
• stýkače Z-SCH a rele (pre krízové HDO (0-100%) a Stop tlačidlo)
• hl. Odpojovač IS40/3
• istenie pre spínač B20/3, istenie pre Back-UP B20/3
• strážne napäťové relé (ELKO HRN-55)
• miesto pre Smart-Meter (Goodwe 4-10K-BT) + 3x meracia cievka
• príprava pre stop tlačidlo (FIRE-SAFETY)

Spĺňa normy IEC 61439-1 ed.2 a IEC 61439-3.
