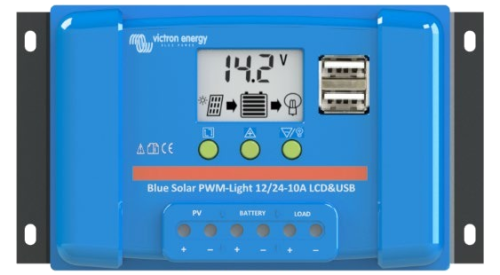

PWM solárny regulátor Victron Energy LCD&USB 10A

12 V - 120 Wp / 24 V - 240 Wp

PWM solárny regulátor BlueSolar od Victron Energy je určený pre malé solárne systémy.

Dostupnosť:
Skladom

 30,23 (  24,98 bez DPH)

Informace o produktu

  • Výrobca: Victron Energy
  • Záručná lehota: 5 rokov
  • Kód produktu: 3889
Svou konstrukcí je určen pro malé ostrovní solární systémy. Pro nabíjení 12V baterie musí mít solární panel 36 článků, nebo pro nabíjení baterie 24V musí mít panel 72 článků a maximálním proud do 10A.

  • Při 12V baterii lze připojit maximálně panel o výkonu do 120Wp.
  • Při 24V baterii lze připojit maximálně panel o výkonu do 240Wp (dva panely 90Wp zapojené do série).
Výhodou je velmi jednoduchá a nenáročná instalace a spolehlivý provoz.

Vestavěný přehledný LCD displej pro sledování stavu a nastavení parametrů:
Napájení DC spotřebičů
Nadměrnému vybití akumulátoru lze zabránit připojením všech DC zátěží na DC výstup regulátoru (svorka vpravo). DC výstup odpojí zátěž, když je baterie vybitá na přednastavené napětí. Opětovně automaticky zátěž připojí, jakmile dojde k alespoň částečnému dobití baterie. Připojovací a odpojovací napětí jsou nastavitelná.

Upozornění:
Na DC výstup nepřipojujte měnič napětí – ten připojte přímo k baterii.

Programovatelný algoritmus nabíjení baterie
  • Předprogramované algoritmy pro olověné baterie AGM, GEL, kapalinové nebo LiFePO4 (pouze baterie s interním BMS)
Dva 5 voltové USB výstupy
  • USB výstup můžete jednoduše využít např. pro nabití Vašeho mobilního telefonu apod.
  • Maximální proud (oba výstupy v kombinaci): 2A
Jednoduchá instalace:
1. Připojte baterii - plus a mínus.
2. Připojte solární pole - plus a mínus.
3. Připojte zátěž - plus a mínus.
Při odinstalaci platí opačné pořadí.
Nedodržení tohoto pořadí může poškodit regulátor nabíjení BlueSolar PWM!

1. Před první instalací se ujistěte, že je baterie nabitá.
2. Kabel k baterii by měl být co nejkratší, aby se minimalizovaly ztráty.
3. Regulátor je vhodný pouze pro olověné a LiFePO4 baterie.
4. Regulátor nabíjení je vhodný pouze pro regulaci solárních panelů. Nikdy nepřipojujte jiný nabíjecí zdroj do solárního regulátoru.

!! Maximálne napätie série panelov nesmie prekročiť 28 V (55 V) !!

Hlavné vlastnosti solárneho regulátora Victron Energy PWM-LCD&USB:

LCD displej

Pre monitorovanie a nastavenie

Záťaž na výstupe

Nadmernému vybitiu akumulátora možno zabrániť ak je všetka DC záťaž pripojená na výstup regulátora (nie priamo na batériu). Regulátor odpojí záťaž pri vybití akumulátora na nastavenom napätí.

Napätie pre pripojenie a odpojenie sú nastaviteľné.

Na tento výstup ale nesmie byť pripojený menič, ten pripojte priamo na batériu. Jeho odpájanie môže riadiť vlastný algoritmus meniča alebo doplnková ochrana.

Denný/nočný časovanie zapnutia záťaže na výstupe

Táto možnosť umožňuje prednastavený čas zapnutia po zotmení.

Programovateľný algoritmus nabíjania batérie

Predprogramované algoritmy pre batérie AGM, GEL, zatopené batérie alebo LiFePO4 (iba s interným BMS)

Dva 5 voltovej USB výstupy

Maximálny prúd (oba výstupy dohromady): 2A



Technická špecifikácia:

Regulátor nabíjania BlueSolar PWM-LCD&USB 12/24V-10A
Napätie batérie 12 V / 24 V (automatická voľba)
Menovitý nabíjací prúd 10 A
Nominálny výkon FV, 12V 120 W
Nominálny výkon FV, 24V 240 W
Maximálne napätie FV panelov naprázdno

28V / 55V

Automatické odpojenie záťaže Áno
Vlastná spotreba <10 mA
Ochrany

Proti zapojenie solárnych panelov s obrátenou polaritou.

Proti zapojenie batérie s obrátenou polaritou.

Odpojenie pri nízkom napätí. 130% zaťažení: Vypne sa po 60 sekundách.

160% zaťažení: Vypne sa po 5 sekundách.

Skrat: okamžité vypnutie.

Ochrana pred prehriatím.

USB
Napätie 5 V
Prúd 2 A (celkovo zo 2 USB výstupov)
Skriňa
Prevádzková teplota -30 až +60 ° C (plný výkon)
Vlhkosť vzduchu 95%, bez kondenzácie
Napájacie svorky 6 mm² / AWG10
Kategória ochrany IP22
Rozmery 96 x 169 x 36 mm
Hmotnosť 150 g
