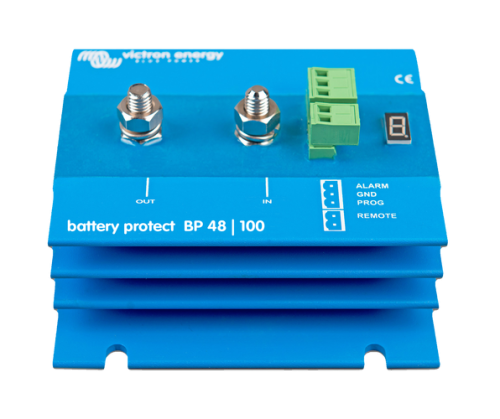

Ochrana batérie BP-100A 48V

Automatická ochrana batérie BatteryProtect odpojí batériu od nevýznamných záťaží predtým, než je batéria úplne vybitá (čo by spôsobilo jej zničenie) alebo kým má ešte dostatok kapacity. Ochrana automaticky nastaví 12 alebo 24V čím automaticky detekuje napätie v systéme.

Ochrana je veľmi jednoducho programovateľná. Môže byť nastavená na zapojenie/odpojenie na niekoľko rôznych hladín napätia. Na displeji rozdelenom na sedem častí sa zobrazí, ktoré nastavenie bolo vybrané. Ochrana má špeciálne nastavenia pre Li-ion batérie, pretože v tomto režime môže byť ochrana riadená cez zbernicu VE.Bus BMS. Zariadenie má veľmi nízka spotrebu energie. V prípade vzniku prepätia s následkom možného poškodenia citlivých prístrojov, sú prístroje odpojené pokiaľ DC napätie presiahne 16 V poprípade 32 V. Ochrana tiež nepracuje s reléovými prvkami ale s tranzistorovými spínačmi MOSFET, nevzniká iskrenie.

Výstup alarmu je aktivovaný v prípade, že na batérii klesne napätie pod nastavenú hodnotu po dobu dlhšiu ako 12 sekúnd. Štartovanie motora, preto alarm neaktivuje. Výstup alarmu je otvorený kolektorový výstup na zápornú zbernicu, max. prúd 50 mA. Výstup alarmu sa typicky pripája na bzučiak alebo na svetelnú signalizáciu. Záťaž sa odpojí 90 sekúnd potom, čo bol spustený alarm. Pokiaľ počas tejto doby napätie batérie vzrastie na úroveň „pripojovacej prahovej hodnoty“ (napr. počas štartovania motora), záťaž odpojená nebude.

Ochrana batérie BatteryProtect je jednosmerná tzn. prúd môže prechádzať iba zo vstupu „in“ do výstupu „out“. Spätný prúd prechádzajúci z výstupu „out“ do vstupu „in“ je neprípustný a poškodí zariadenie.

Parametre:

Hmotnosť:1 kg
Maximálny trvalý prúd záťaže: 100 A
Špičkový prúd:600 A
Napäťový rozsah: 6-35 V
Prúdová spotreba - zapnutá: 1,5 mA
Prúdová spotreba - vypnutá alebo sa vypína pri nízkom napätí: 0,6 mA
Oneskorenie výstupu alarmu:12 sekúnd
Maximálna záťaž na výstupe alarmu: 50 mA (prepäťová ochrana)
Oneskorenie pri odpojení záťaže: 90 sekúnd (Ihneď ak ho spôsobí zbernica VE.Bus BMS)
Nastavené prahové napätie - Odpojenie: 10,5 V alebo 21 V
Nastavené prahové napätie - Pripojenie:12 V alebo 24 V
Rozpätie prevádzkových teplôt: Plná záťaž -40 ° C až 40 ° C (až do 60% menovitého zaťaženia pri teplote 50 ° C)
Rozmery v x š x h: 59 x 42 x 115 mm
