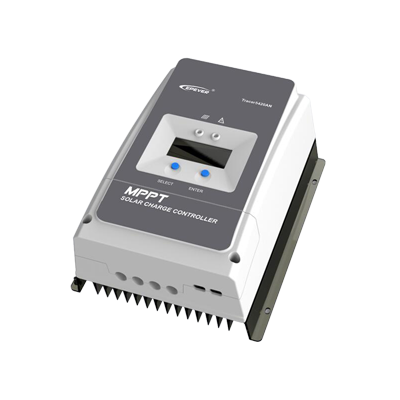

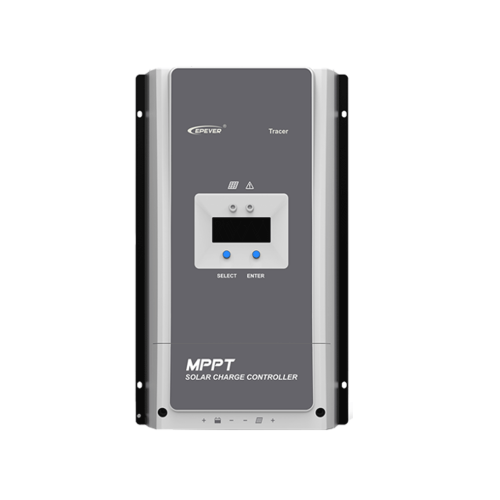

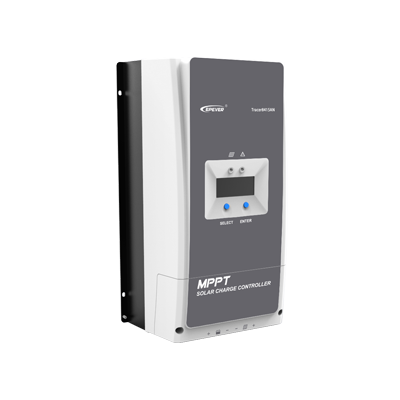

MPPT solárny regulátor EPsolar Tracer-AN 50A 200V (použitý kus)

Name: MPPT solárny regulátor EPsolar Tracer-AN 50A 200V (použitý kus)
Brand: Epever
Price: 207.99 EUR
Availability: InStock

Akce %Výprodej

Na stiahnutie

Katalógový list MPPT EPsolar Tracer-AN 50A 200V (EN) (426.9 kB)
Manuál MPPT EPsolar Tracer-AN 50A 200V (1.8 MB)

12 V - 625 Wp / 24 V - 1250 Wp / 48 V - 2500 Wp

Regulátor rady Tracer-AN sú založené na viacfázové synchrónne rektifikačné technológiu (MSRT) a pokročilom riadiacim algoritmu MPPT s architektúrou procesoru s dvojitými jadrami a spoločným negatívnym dizajnom, má vlastnosti vysokej rýchlosti odozvy, vysokú spoľahlivosť a vysoký priemyselný štandard.

Čítať viac

Informace o produktu

Výrobca: Epever
Záručná lehota: 24 mesiacov
Kód produktu: 3854
EAN: 6974241250507

MPPT solárny regulátor EPEVER Tracer 5415AN - nová generácia výkonných solárnych regulátorov prináša vysokú kvalitu a maximálnu výbavu pre FV systémy. Séria Tracer AN sa vyznačuje vysokým nabíjacím výkonom, takže sa uplatní pri väčších ostrovných a hybridných systémoch.

Priamo v MPPT regulátore je integrovaný multifunný displej pre ľahký monitoring systému a prípadné nastavenie prevádzkových parametrov vr. kontrolných LED diód.

Funkcia

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie a vyšší prúd, a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel. Regulátor je kompatibilný s olovenými a lítium-iónovými batériami.

Technológia

Regulátor z radu Tracer AN založený na technológii viacfázového synchrónneho usmernenia (MSRT) a pokročilom riadiacom algoritme MPPT, s architektúrou dvojjadrového procesora a spoločným mínus pólom. MSRT môže zaručiť veľmi vysokú účinnosť premeny v akomkoľvek nabíjacom výkone, čo zreteľne zlepšuje energetickú účinnosť solárneho systému.

Pokročilý riadiaci algoritmus MPPT minimalizuje stratu výkonu a stratový čas, zaisťuje účinnosť sledovania, rovnako ako vysokú účinnosť premeny pri vysokom alebo nízkom výkone, takže v akejkoľvek situácii môžu produkty Tracer AN rýchlo sledovať maximálne prevádzkové napätie FV sústavy pre získanie maximálnej energie z panelu.

Maximálny výkon solárnych panelov vo Wp

Maximálny nabíjací výkon do batérie tohto modelu je 50A čo zodpovedá výkonu panelu 625 Wp pokiaľ máte 12V batériu, 1250 Wp ak máte 24V batériu, alebo 2500Wp ak máte 48V batériu. V prípade, že bude panel dodávať vyšší výkon, regulátor ho iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov ale nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora, inak môže dôjsť k trvalému poškodeniu regulátora!

Maximálne vstupné napätie solárnych panelov

Solárne panely môžete prepájať do série, ich výstupné celkové napätie na prázdno, označované ako Voc (pozor nezamieňajte za napätie panelu v záťaži označované ako Vmpp), však nesmie nikdy prekročiť hodnotu napätia na prázdno Voc 200V – prekročenie tejto hodnoty regulátor trvalo poškodí. Tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota Voc uvedená v parametroch solárneho panelu je hodnota pre 25℃. Neodporúčame preto, aby hodnota uvedeného Voc prekračovala 180V pri 25℃ (napätie v záťaži Vmpp maximálne 144V)! Maximálne povolené množstvo FV panelov zapojených v sérii pre jednotlivé typy podľa batérie 12/24/48V nájdete v manuáli.

Pokiaľ si nie ste istí s voľbou vhodného regulátora a ideálnom zapojení solárnych panelov, neváhajte nás kontaktovať.

Monitoring a nastavenie

Nastavenie parametrov regulátora (jedná sa hlavne o typ používanej batérie) sa vykonáva pomocou vstavaného LCD, alebo externého displeja MT50 - nie je súčasťou regulátora. K dispozícii sú základné tri typy batérií: hermeticky uzavretá, gélová, zaplavená. Štvrtou možnosťou je užívateľsky nastaviteľná batéria - tu je možnosť nastaviť ľubovoľné parametre.

Nastavenie parametrov a monitoring môžete vykonávať aj vo Vašom PC, budete k tomu potrebovať iba EPsolar USB komunikačný kábel a softvér, ktorý si zadarmo môžete stiahnuť karte USB kábla. Monitorovať a nastavovať môže aj pomocou mobilného telefónu, alebo tabletu. K tomu budete potrebovať bluetooth modul BLE-01 .

Popis regulátora:

LED indikátor nabíjania
Tlačidlo SELECT („VYBRAŤ“)
Poistka
Svorka uzemnenia
Otvory pre skrutku veka M4
Indikátor alarmu obrátenej polarity FV
Generátor a záťažové relé aktívne
Port RTS – externý teplotný senzor
Port RS485 (5 V DC/200 mA)
Relé funkcie/generátora zapnuté
Port RBVS - napäťový senzor
Riadené oneskorenie záťaže
Relé distribučná sieť/generátor vypnuté

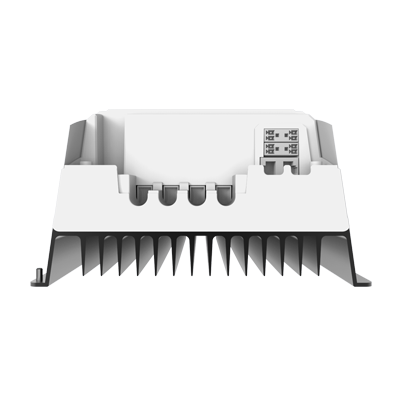

Svorky pre fotovoltaické panely
Svorky batérie
Tlačidlo ENTER („ZADAŤ“)
LCD
LED indikátor poruchy

Relé záťaže alebo automatického riadenia generátora uľahčujú vytvorenie hybridného systému napájania. Komplexné elektronické ochrany, vrátane ochrany proti prebíjaniu, nadmernému vybíjaniu a ochrany proti obráteniu polarity FV účinne zaisťujú bezpečnejšiu a spoľahlivejšiu prevádzku solárneho systému po dlhšiu dobu. Izolované rozhranie RS485 so štandardným komunikačným protokolom MODBUS a 5V napájaním uľahčuje spotrebiteľovi zariadenie rozšíriť, podporuje prevádzku až 8 regulátorov v rade pre rozšírenie systému a spĺňa rôzne monitorovacie požiadavky, takže ho možno použiť v rôznych zariadeniach, ako napr. solárne RV, domáce systémy, terénne monitorovanie, atď.

Schéma zapojenia:

Základné vlastnosti:

Certifikácia CE (LVD EN/IEC62109, EMC EN61000-6-1/3)
Vysoko kvalitné a málo poruchové súčiastky od spoločností ST a Infineon pre zaistenie čo najdlhšej životnosti výrobku
Pokročilá technológia MPPT a veľmi vysoká rýchlosť sledovania až 99,5 %
Maximálna účinnosť prenosu DC/DC, až 98,7 %
Pokročilý riadiaci algoritmus MPPT minimalizuje straty MPP a stratový čas
Presnosť rozpoznania a sledovania v najvyššom bode viacnásobných vrcholných hodnôt MPP
Široký rozsah prevádzkového napätia MPP
Automatický riadiaci systém pre obmedzenie nabíjacieho výkonu a prúdu prekračujúceho menovitú hodnotu
Podpora štyroch typov batérií: Hermeticky uzavretá, gélová, zaplavená a užívateľsky nastaviteľná
Funkcia kompenzácie teploty batérie
Záznam energie v reálnom čase a štatistická funkcia
Funkcia automatického zníženia výkonu pri prekročení teploty
Stopercentná prevádzka pri plnom zaťažení v rozpätí teplôt pracovného prostredia v rámci nabíjania a vybíjania
Podpora až 8 jednotiek v rade pre rozšírenie systému
Signál externého záťažového spínača riadiaceho záťažové relé na realizáciu diverzifikovaných režimov pracovného zaťaženia
Prvé a druhé odpojenie ovládania záťaže, obsahuje dva relé kontakty
Dizajn automatického riadenia funkcie a relé generátora
Automaticky riadené relé sieť/generátor uľahčujúce vytvorenie hybridného systému napájania
Možnosť diaľkového snímača teploty a napätia pre zber presných dát o teplote a napätí batérie
Izolovaný port RS-485 s výstupom 5V DC/200 mA pre elektrické zariadenia s protokolom MODBUS a bez vlastného napájania
Sledovanie a nastavenie parametrov pomocou mobilných aplikácií alebo počítačového softvéru.
Rozmery: 261×216×119 mm
Váha: 3,5 kg

Podrobné technické informácie nájdete v priloženom manuáli.

!! Maximálne napätie série panelov nesmie prekročiť 180 V !!

Hlavné vlastnosti solárneho regulátora EPsolar Tracer-AN:

MSRT môže zaručiť veľmi vysokú účinnosť konverzie v akomkoľvek nabíjacom výkonu, čo výrazne zvyšuje energetickú účinnosť fotovoltaickej sústavy. Pokročilý riadiaci algoritmus MPPT minimalizuje stratu bodu maximálnej straty, výkonu a stratového času, aby sa zabezpečilo účinné sledovanie, zodpovedajúci rýchlosť a vysokú účinnosť konverzie pri vysokom alebo nízkom výkone, takže v každej situácii.

Produkty Tracer-AN môžu rýchlo sledovať bod maximálneho výkonu (MPP) fotovoltaického poľa pre dosiahnutie maximálnej energie panelu. Funkcia obmedzenia nabíjacieho výkonu a prúdu, funkcia automatického znižovania výkonu plne zaisťujú stabilitu pri práci s nadmernými fotovoltaickými modulmi.

S adaptívnym trojstupňovým režimom nabíjania založeným na digitálnom riadiacom obvode môžu regulátory Tracer-AN účinne predĺžiť životnosť batérie a výrazne zlepšiť výkon systému.

Automaticky riadenie relé záťaže a relé pomocné / regulátora umožňujú jednoduché zostavenie hybridného systému. Celoplošné elektronickej ochrany, vrátane preťaženia, presného vybíjanie a ochrany proti prepólovaniu FV, účinne zaisťujú bezpečnejšie a spoľahlivejšie prevádzku fotovoltaické sústavy po dlhšiu servisné dobu.

Izolované rozhranie RS485 s komunikačným protokolom MODBUS a napájacím zdrojom 5 V umožňuje jednoduché rozšírenie aplikácie.

Funkcie

ST Komponenty od spoločnosti Infineon s vysokou kvalitou a nízkou poruchovosťou pre zaistenie dlhej životnosti.
Pokročilá technológia regulácia - výťažnosť nie nižšia ako 99,5%.
Maximálna účinnosť prenosu DC / DC dosahuje až 98,3%, účinnosť plného zaťaženia je až 97,1%.
Pokročilý riadiaci algoritmus MPPT minimalizuje stratu MPP a stratový čas.
Presnosť rozpoznávania a sledovanie v najvyššom bode MPP s viacnásobnými vrcholy.
Širší rozsah prevádzkového napätia MPP.
Systém automatického riadenia pre obmedzenie nabíjacieho výkonu a prúdu pri prekročení menovitých hodnôt.
Podporuje 4 možnosti nabíjania (podľa Typu akumulátora): Hermeticky uzavreté (Predvolené), Gél, Zaplavené a Užívateľské
Funkcia kompenzácia teploty batérie.
Funkcia záznamu energie a štatistiky v reálnom čase.

Technická špecifikácia:

Model	Tracer5420AN
Menovité napätie systému	12 V / 24 V / 36 V / 48 V (automatická voľba)
Menovitý nabíjací prúd	50 A
Nominálny výkon FV, 12 V	625 W
Nominálny výkon FV, 24 V	1250 W
Nominálny výkon FV, 36 V	1875 W
Nominálny výkon FV, 48 V	2500 W
Maximálne napätie FV panelov naprázdno	200 V Pri minimálnej teplote prostredia 180 V Pri teplote prostredia 25 ℃
Typ batérie	Hermeticky uzavreté (Predvolené), Gél, Zaplavené a Užívateľské
Rozsah napätia batérie	8 ~ 68 V
Poistka batérie	80 A / 58 V
Rozsah napätia MPP	(Rozsah napätia batérie + 2 V) ~ 144 V ①
Efektivita sledovanie	≥99,5 %
Max. účinnosť konverzie	98,1 %
Účinnosť plného zaťaženia	97,5 %
Vlastná spotreba	12 V: 98 mA 24 V: 60 mA 36 V: 50 mA 48 V: 46 mA
Koeficient kompenzácia teploty	-3 mV / ℃ / 2 V (predvolené nastavenia)
Uzemnenie	Spoločné záporné uzemnenie
Relé	Menovitá hodnota: 5 A / 30 VDC; Max. Hodnota: 0,5 A / 60 VDC
Rozhranie RS485	RS485(RJ45)
Doba podsvietenia LCD displeja	Východisková hodnota: 60 s, Rozsah: 0 ~ 999 s (0 s: podsvietenia je stále aktívny)
Teplota prostredia	-25 ℃ ~ +60 ℃ (pokles nad 45 ℃)
Teplotný rozsah LCD	-20 ℃ ~ +70 ℃
Rozsah teplôt skladovania	-30 ℃ ~ +85 ℃
Vlhkosť vzduchu	5% až 95%
Skriňa
Napájacie svorky	16 mm² / 6AWG
Kategória ochrany	IP20
Rozmery	261×216×119 mm
Montážne rozmer	180×204 mm
Veľkosť montážnej diery	Φ7 mm
Hmotnosť	3,5 kg
