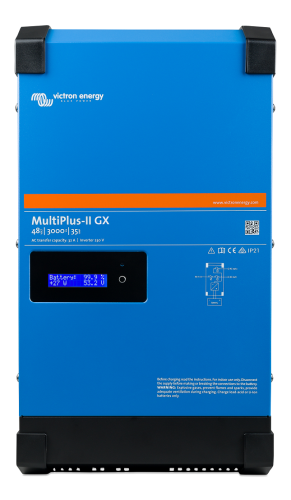

Menič Victron Energy MultiPlus-II GX 48V/3000VA/35A-32A

MultiPlus-II GX je výkonný DC-AC hybridný menič s čisto sínusovým výstupom, s integrovanou adaptívnou nabíjačkou batérií a ultra rýchlym transferovou prepínačom zdroja napájania (UPS)

Dostupnosť:
Do týždňa
Původní cena:
 850,99
Zľava:
 108,00 (13 %)

 742,98 (  614,03 bez DPH)

Informace o produktu

  • Výrobca: Victron Energy
  • Záručná lehota: 5 rokov
  • Kód produktu: 4729
  • EAN: 8719076046448

Neprerušený zdroj striedavého prúdu (funkcia UPS)

V prípade výpadku siete alebo pri odpojení pobrežného napájania alebo generátora sa striedač v MultiPlus zariadenie automaticky aktivuje a prevezme napájanie na pripojenej záťaže. Prebieha to tak rýchlo (menej ako 20 milisekúnd), že počítače a ďalšie elektronické zariadenia budú stále fungovať bez prerušenia.

Diaľkový monitoring a ovládanie

Sledujte a kontrolujte zariadení MultiPlus a systém alebo systémy lokálne (LAN) alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM. Prístup je možný z telefónu, tabletu, notebooku alebo počítača pre viac operačných systémov.



MultiPlus-II GX oproti MultiPlus II navyše obsahuje zariadenie GX a displej 2 x 16 znakov.
Na displeji sa zobrazia parametre solárneho regulátora a meniča.
K rovnakým parametrom je možné pristupovať pomocou smartfónu, alebo iného zariadenia podporujúceho Wi-Fi.

Integrované zariadenie GX (obdoba zariadenia Venus GX, iba integrované priamo v jednotke) zahŕňa:

  • Rozhranie VE.Can.
  • USB vstup.
  • Ethernetový port.
  • Prístav VE.Direct.


MultiPlus-II GX kombinuje funkcie MultiPlus a MultiGrid
Má všetky funkcie jednotky MultiPlus a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciou vlastnej spotreby (max. 32A) .
Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe – zosilnená ochrana zabráneniu nežiaducim dodávkam do distribučnej siete v prípade jej výpadku.

ESS : Systémy pre skladovanie energie
MultiPlus-II GX je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

MultiPlus-II GX, ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho množstvo funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov. vybavený jedným AC vstupom pre pripojenie distribučnej siete alebo napr. generátora.Ak sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.Dva AC výstupy MultiPlus-II GX je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II GX prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup ( distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja. Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi na nabíjanie batérie< /span>Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohto, MultiPlus-II GX môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II GX je určený na nabíjanie všetkých typov olovených, alkalických i lítiových batérií. >Trojfázová prevádzkaAž 6 jednotiek MultiPlus-II môže pracovať paralelne na dosiahnutie vyššieho výkonu. Pri paralelnom zapojení stačí iba jedna jednotka v prevedení GX.Prakticky neobmedzený výkon vďaka paralelnej prevádzke.
















Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne radených jednotiek môže tvoriť jednu fázu. Trojfázový systém tak môže pozostávať až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW/54 kVA a nabíjacím výkonom 630 A. Pri trojfázovom zapojení stačí iba jedna jednotka v prevedení GX.

 Unikátne vlastnosti funkcie PowerControl a PowerAssist
MultiPlus-II GX zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky alebo generátora. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia na nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstup prichádza spoločne energia z AC zdroja aj z batérie (meniča).

Solárna energia
AC prúd môžete mať k dispozícii aj v prípade výpadku distribučnej siete. MuliPlus-II GX môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený na spoluprácu s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe. Viac tu v opise ESS.

Konfigurácia systému

  • V prípade jednoduchej napr. UPS inštalácie, je možné nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPluse-II GX alebo softvérom VE.Configure 3 a PC.
  • Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad tri jednotky) a PC.
  • Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možné konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).
  • MultiPlus-II GX disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celý rad doplnkových funkcií
  • Základný softvér VE.Configure 3 ale aj ostatné softvéry pre možnosť konfigurácie si môžete zadarmo stiahnuť na nasledujúcom odkaze: https://www.victronenergy.com/support-and-downloads /softvér

Pre uvedené softvéry budete potrebovať PC komunikačné rozhranie MK3-USB.

Vzdialený monitoring a konfigurácia systémov
Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM:https://vrm.victronenergy.com/landingpage
Prístup môže byť z telefónu, tabletu , notebooku alebo počítače pre rôzne operačné systémy. Zariadenie GX je v tejto jednotke integrované, takže nie je potrebné dokupovať jednotku Venus GX resp. Color Control GX

MultiPlus-II ponúka mnoho variant prevádzky a je schopný ponúknuť riešenie na rad užívateľských požiadaviek. Tu uvádzame pre predstavu najčastejšie prevádzkové režimy:

1. Základná inštalácia jednotky MultiPlus-II GX s externým digitálnym multifunním panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode), režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Spotrebiče na AC-out2 sú napájané iba zo siete, v prípade výpadku siete nie sú napájané.

2. Základná inštalácia jednotky MultiPlus-II GX s digitálnym multifunním panelom (voliteľné). Určené do systémov, kedy nie je vždy dostupná sieť (typicky karavany, lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Použiť prúdové čidlo pri AC-out2, ktorý je mimo MultiPlus-II GX. Spotrebiče na AC out-2 sú napájané prednostne zo siete, v prípade možného prekročenia vstupného AC prúdu sú napájané aj z batérie. Nie sú napájané pri výpadku siete.

3. Koncepcia hybridného solárneho systému ESS (Energy Storage System) - DC-coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II GX a za použitia prúdového čidla. Nezálohované spotrebiče nie sú napojené na AC výstup, ale na AC vstup. Je použitý prúdový snímač (merací rozsah 0-35A). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC-out2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie (cez AC vstup), v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu.

4. Koncepcia hybridného solárneho systému ESS (Energy Storage System) – AC coupling koncepcia s použitím sieťového FV meniča umiestnenom na AC – out1 (len meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC-out2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlus-II GX dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batéria nabitá) výkon sieťového meniča frekvenčne alebo dátovo.

Tu nájdete online manuál.

Technická špecifikácia:

Model Multiplus 48/3000/35-32
PowerControl Áno
PowerAssist Áno
Trojfázový a paralelná prevádzka Áno
Prepínač 32 A
Striedač
Rozsah vstupného napätia 38 - 66 V
Výstup

Výstupné napätie: 230 V AC / 240 V AC ± 2 %

Frekvencia: 50 Hz / 60 Hz ± 0,1 %

Trvalý výkon pri 25 °C 3000 VA
Trvalý výkon pri 25 °C 2400 W
Trvalý výkon pri 40 °C 2200 W
Trvalý výkon pri 65 °C 1700 W
Špičkový výkon 5500 W
Maximálna účinnosť 95 %
Spotreba naprázdno 11 W
Spotreba naprázdno v režime Search 2 W
Nabíjačka
AC vstup

Rozsah vstupného napätia: 187 - 265 V AC

Vstupná frekvencia: 45 - 65 Hz

Nabíjacie napätie "absorption" 57,6 V
Nabíjacie napätie "float" 55,2 V
Režim Storage 52,8 V
Nabíjací prúd batérie pri 25 °C 35 A
Senzor teploty batérie Áno
Všeobecné
Programovateľné relé Áno
Ochrany

Skrat na výstupe

Preťaženie

Príliš vysoké napätie batérie

Príliš nízke napätie batérie

Príliš vysoká teplota

230 V AC na výstupe striedača

Príliš veľké zvlnenie napájacieho DC napätia

Komunikačný port VE.Bus Pre paralelný a trojfázový prevádzku, vzdialené monitorovanie a integráciu systému
Diaľkové zapnutie / vypnutie Len pre nabíjačku
DIP prepínače

Diaľkové ovládanie

Nabíjacie napätie batérie

Frekvencia striedače

Režim Search

Minimálna kapacita batérie 100 – 400 Ah
Odporúčaný prierez DC káblov pre dĺžku 0 - 5 m 35 mm²
Rozsah prevádzkovej teploty -40 až + 65 °C (chladenie pomocou ventilátora)
Vlhkosť (nekondenzujúca) max. 95%
Prevedenie
Materiál a farba Oceľ  (modrá RAL 5012)
Stupeň krytia IP 22
Pripojenie batérie M8
230 V AC pripojenie 13 mm2
hmotnosť 19 kg
Rozmery 506 x 275 x 147 mm
