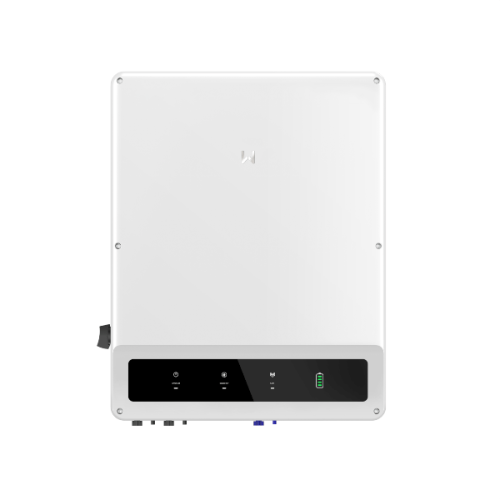

GoodWe 20K ET | 2x MPPT
Na stiahnutie
- Dátový list GoodWe 15K ET Plus 2x MPPT (592.9 kB)
- Certifikát (235.6 kB)
Hybridný trojfázový menič s výkonom 20 kW s 2 MPPT
- Maximálna účinnosť až 98,3%
- Spínací prúd v rozmedzí 200-850V
- Asymetrická dodávka energie do jednotlivých fáz
- 2x MPP tracker
- 2X AC výstup (jeden slúži pre zálohované spotrebiča, pri výpadku distribučnej siete)
- UPS (Uninterupted Power Supply - prechod do ostrovného režimu bez prerušenia dodávky energie)
- Bez ventilátora, tichá prevádzka
- Bezplatný monitorovací systém pomocou Wi-Fi
- Možnosť bezpřetokového nastavenia
- Striedač je schopný pracovať aj bez pripojených batérií
- Možnosť nabíjanie batérií z AC strany
- Pre pripojenie vysokonapäťových batérií (200-800 DC)
Informace o produktu
- Výrobca: GoodWe
- Kód produktu: 02-600060
Svetoznáma značka GoodWe je garanciou maximálnej spoľahlivosti, nadštandardných riešení a príjemného pomeru kvalita/cena. Hlavným akcionárom je JXT Group, ktorá dodáva komponenty pre Apple a Samsung. Meniče GoodWe sú niekoľko rokov jedny z najpoužívanejších v Holandsku, Veľkej Británii, Austrálii a sú absolútnou jednotkou aj v Číne.
Trojfázové hybridné striedače napätia GoodWe z radu ET sú štandardne vybavené dvoma MPP trackermi a umožňujú pripojenie vysokonapäťových batérií Pylontech H48050 alebo Force H2. Tento menič je odolný voči výpadku distribučnej siete a poskytuje teda dokonalú zálohu pre rodinný dom aj firmu.
Trojfázový hybridný menič GoodWe ET 2xMPPT ponúka 2 samostatné výstupy. Na prvý výstup sa pripojí fáza rodinného domu a na druhý výstup sa pripájajú zálohované spotrebiče, ktoré majú fungovať aj v prípade výpadku distribučnej siete. Kým je menič pripojený k sieti, dodáva do oboch výstupov. V prípade výpadku distribučnej siete dodáva iba do druhého výstupu. Prechod do záložného režimu sa deje v rámci milisekúnd. Ide teda o UPS (Uninterupted Power Supply). Samozrejmosťou je bezplatný monitorovací systém elektrárne (výkon FVE a stav batérií) pomocou Wi-Fi. Menič je možné nastaviť ako bezpretokový. Batérie je možné nabíjať z AC strany (zo siete distribútora). Striedač je schopný pracovať aj bez pripojených batérií.
Max. vstupní výkon z FV ( W ) | 16500 |
Max. DC vstupní napětí ( V ) | 1000 |
Rozsah MPPT ( V ) | 200 ~ 850 |
Rozsah MPPT při plném zatížení ( V ) | 240 ~ 850 |
Startovací napětí ( V ) | 200 |
Jmenovité DC vstupní napětí ( V ) | 620 |
Max. stejnosměrný proud ( A ) | 12,5/12,5 |
Max. zkratový proud ( A ) | 13,8 / 13,8 |
Počet MPPT regulátorů | 2 |
Počet stringů na MPPT | 2/2 |
SPECIFIKACE BATERIE | |
Typ baterie | Li-Ion |
Rozsah napětí baterie ( V ) | 180 ~ 550 |
Max. nabíjecí proud ( A ) | 25 |
Max. vybíjecí proud ( A ) | 25 |
Nabíjecí systém pro Li-Ion | Auto-adaptační s BMS |
INFORMACE O AC VÝSTUPU ( SÍŤ ) | |
Jmenovitý AC výkon do rozvodné sítě ( VA ) | 15000 |
Max. zdánlivý výstupní výkon do rozvodné sítě ( VA ) | 15000 |
Max. zdánlivý příkon z rozvodné sítě ( VA ) | 15000 |
Jmenovitý výstupní napětí ( V ) | 400/380, 3L/N/PE |
Jmenovitá výstupní frekvence ( Hz ) | 50 / 60 |
Max. proudový výstup AC do rozvodné sítě ( A ) | 8.5 |
Max. příkon AC z rozvodné sítě ( A ) | 15.2 |
THDi | méně než 3% |
Účiník | 0,8 kapacitní - 0,8 induktivní |
Připojení k síti | Třífázové |
INFORMACE O AC VÝSTUPU ( BACK-UP ) | |
Max. zdánlivý výstupní výkon ( VA ) | 15000 |
Špičkový zdánlivý výkon ( VA ) | 22000, 60sec |
Max. výstupní porud ( A ) | 8,5 |
Jmenovitý výstupní napětí ( V ) | 400 / 380 |
Jmenovitá výstupní frekvence ( Hz ) | 50 / 60 |
THDv | méně než 3% |
ÚČINNOST | |
Max. účinnost | 98% |
EURO účinnost | více než 97,5% |
Účinnost přizpůsobení MPPT regulátoru | 99,90% |
OCHRANA | |
Ochrana proti FV přepólování | Zabudovaná |
Ochrana proti ostrovnímu režimu | Zabudovaná |
Jednotka pro monitorování únikového porudu | Zabudovaná |
Ochrana proti výstupnímu přetížení | Zabudovaná |
Ochrana proti výstupním zkratům | Zabudovaná |
Ochrana bateriového vstupu | Zabudovaná |
Ochrana proti výstupnímu přepětí | Zabudovaná |
OBECNÉ INFORMACE | |
Rozměry ( Š x V x H v mm ) | 520 x 660 x 220 |
Hmotnost ( kg ) | 48 |
Montáž | Držák pro upevnění na zeď |
Rozsah okolních teplot | -35 ~ 60 °C ( více než 45˘C degraduje ) |
Poměrná vlhkost | 0 ~ 95 % |
Maximální nadm. výška pro provoz | 4000 m ( více než 3000m degraduje ) |
Stupeň ochrany | IP65 |
Topologie | Bez transformátoru |
Ztráty v režimu standby ( W ) | méně než 15 |
Chlazení | Přirozeně, vzduchem |
Hladinu hluku ( dB ) | méně než 25 |
Displej | LED a APP |
Komunikace | Wi-Fi; RS485 nebo Ethernet |
