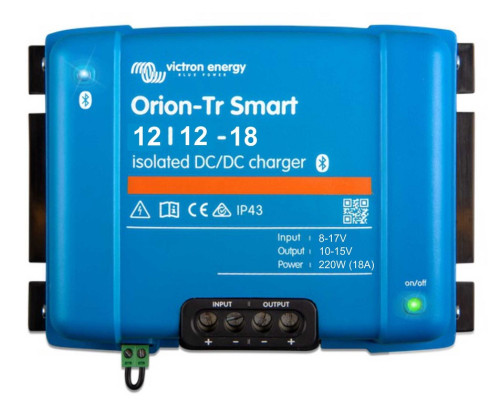

DC-DC nabíjačka Orion-Tr Smart 12/12-18A (220W) izolovaná
Na stiahnutie
Nabíjačka Orion-Tr Smart DC-DC s výkonom 220W s galvanickým oddelením je profesionálny DC-DC adaptívne trojstupňovou nabíjačkou so zabudovanou funkciou Bluetooth pre sledovanie a nastavovanie. Je určená pre použitie v duálnych batériových systémoch vo vozidlách alebo na lodiach, kde sa k nabitie servisné batérie používajú (inteligentné) alternátor a štartovacie batérie. Jednotku možno ovládať diaľkovo pomocou diaľkového spínača zapnutia / vypnutia. Nabíjačka je tiež vybavená mechanizmom detekcie chodu motora.
Informace o produktu
- Výrobca: Victron Energy
- Záručná lehota: 5 rokov
- Kód produktu: 3954
- EAN: 8719076046066
Integrované Bluetooth
Akýkoľvek smartphone, tablet či iné zariadenie môže byť použité pre monitorovanie, zmenu nastavenia a aktualizáciu nabíjačky, keď sú k dispozícii nové softvérové funkcie. Nastavenie a monitoring sa vykonáva cez aplikácie VictronConnect. Táto aplikácia je na stiahnutie zadarmo na väčšine štandardných platformách (iOS, Android, Windows ...).
Plne programovateľné
- Algoritmus nabíjania batérie (konfigurovateľný) alebo stály výstup.
- Kompatibilita s chytrým alternátorom: mechanizmus detekcie chodu motora.
Adaptívne trojstupňový algoritmus nabíjania: rýchle - absorpčná - plávajúce
- Pre olovené kyselinové batérie je dôležité, aby počas miernych vybíjania doba absorpcie bola krátka, čím sa predíde prebitie batérie. Po hlbokom vybití doba absorpcie sa zvyšuje automaticky, aby sa zabezpečilo plné nabitie batérie.
- Absorpčná doba u lítiových batérií je stála, 2 hodiny podľa východiskového nastavenia.
- Alebo je možné zvoliť stále výstupné napätie.
Vzdialené zapnutie / vypnutie
Ku dvojpólovému konektora môže byť pripojený spínač diaľkového zapnutia / vypnutia alebo reléový kontakt. Alebo svorka H (pravá) dvojpólového konektora môže byť prepnutá na plusový pól batérie alebo svorka L (ľavá) dvojpólového konektora môže byť prepnutá na mínusový pól batérie (alebo napríklad na kostru vozidla).
Všetky modely sú vybavené ochranou proti skratu a možno ich zapojiť paralelne pre zvýšenie výstupného prúdu. Počet takto zapojených jednotiek nie je obmedzený.
Ochrana proti vysokej teplote
Výstupný prúd sa zníži pri vysokej okolitej teplote.
Ochrana IP43
Pri inštalácii sa skrutkovými svorkami orientovanými smerom nadol.
Skrutkové svorky
- Inštalácia nevyžaduje špeciálne náradie.
- Vstupné poistka (nie je zameniteľná)
Vstupné poistka (nie je vymeniteľná)
Technická špecifikácia:
Rozsah vstupního napětí (1) | 8 – 17 V |
Vypnutí při napětí nižším než | 7 V |
Restartování při napětí nižším než | 7,5 V |
Jmenovité výstupní napětí | 12,2 V |
Rozsah nastavení výstupního napětí | 10 – 15 V |
Tolerance výstupního napětí | +/- 0,2 V |
Výstupní hluk | 2 mV rms |
Nepřetržitý výstupní proud při jmenovitém výstupním napětí a teplotě 40 °C | 18 A |
Maximální výstupní proud (10 s) při jmenovitém výstupním napětí minus 20 % | 25 A |
Výstupní proud zkratu | 40 A |
Nepřetržitý výstupní výkon při 25 °C | 280 W |
Nepřetržitý výstupní výkon při 40 °C | 220 W |
Účinnost | 87% |
Žádný zatĕžovací proud | < 80 mA |
Pohotovostní proud | 200 V DC mezi vstupem, výstupem a pouzdrem |
Provozní rozsah teplot | -20 až do +55 °C (snižuje se o 3 % na každý °C nad 40 °C) |
Vlhkost | Max. 95 % nekondenzující |
Připojení DC | Šroubové svorky |
Maximální průřez kabelu | 16 mm² AWG6 |
Hmotnost | 1,3 kg |
Rozměry v x š x h | 130 x 186 x 70 mm |
Standardy: Bezpečnost |
EN 60950 EN 61000-6-3, EN 55014-1 EN 61000-6-2, EN 61000-6-1, EN 55014-2 ECE R10-5 |
1) Je-li výstupní napětí nastaveno na hodnotu jmenovitého napětí nebo nižší, výstupní napětí zůstane stabilní v rozmezí uvedeného rozsahu vstupního napětí (funkce Buck-boost) Je-li výstupní napětí nastaveno na hodnotu vyšší než jmenovité napětí o určité procento, minimální vstupní napětí, při kterém výstupní napětí zůstane stabilní (nebude se zvyšovat), se zvýší o stejné procento. |
