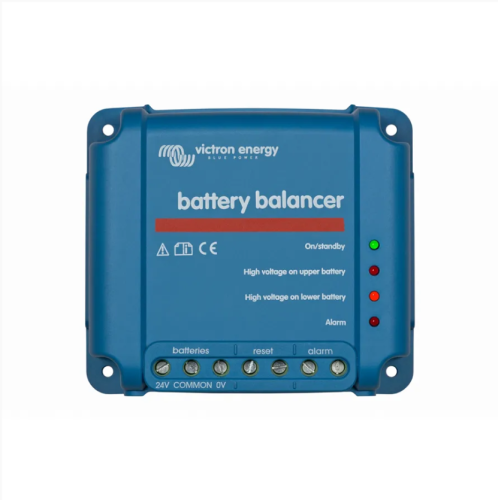

Bateriový balancér Victron Energy

Na stiahnutie

Bateriový balancér Victron Energy, ktorý sleduje a vyrovnáva nabíjanie rozdielov batérií.

Dostupnosť:
Skladom

 59,50 (  49,17 bez DPH)

Informace o produktu

Životnosť batériového banku môže byť podstatne skrátený nabíjacou nevyváženosťou jednotlivých batérií. Ide o situáciu, keď máte  sériovo  alebo  sério-paralelne  radené 12 V batérie (nie iba paralelne!). V takom systéme jedna 12 V batéria s mierne vyšším vnútorným odporom môže spôsobiť nedobitie do plného stavu u paralelne radených batérií a prebíjanie u sériovo radených batérií. Nové batériové články alebo celé batérie radené do série majú takmer zhodné počiatočné vlastnosti. Ich drobné rozdiely sa zrovnajú počas absorpčnej alebo ekvalizačnej fázy nabíjania. Veľké rozdiely ale môžu viesť k nadmernému plynovaniu zapríčinenému prebíjaním u viac nabitých batérií a nežiaducej sulfatácii menej nabitých batérií zapríčinenej nedobitím do plného stavu.

Riešením je vyrovnané nabíjanie pomocou batériového balancéra. Ten vyrovnáva stav nabitia u dvoch do série zapojených 12 V batérií alebo niekoľko paralelných radov sériovo zapojených batérií. Akonáhle pri 24 V systéme vzrastie nabíjacie napätie na viac ako 27,3 V, batériový balancér sa aktivuje a porovnáva napätie u dvoch do série zapojených batérií. Balancér dokáže presmerovať prúd o veľkosti až 0,7 A z jednej batérie (alebo paralelne pripojených batérií) o vyššom napätí do druhej batérie. Výsledkom rozdielneho nabíjacieho prúdu je navzájom zhodný stav konečného nabitia všetkých batérií.

Batériové balancery je možné radiť aj paralelne pri zložitejších systémoch. U 48 V systéme sa tak použijú celkom tri balancéry (pozri schémy).

Vysvetlenie LED indikátorov:

  • Zelená LED dióda: zariadajú je aktívne a namerané napätie je vyššie ako 27,3 V
  • Horná oranžová LED dióda: odchýlka napätia je väčšia ako 0,1 V
  • Dolná oranžová LED dióda: odchýlka napätia je väčšia ako 0,1 V
  • Červená LED dióda: spustenie alarmu pokiaľ je rozdiel medzi sledovanými batériami väčší ako 0,2 V. Alarm pretrváva až do stavu, kedy bude rozdiel nižší ako 0,14 V alebo pokiaľ napätie systému neklesne na nižšiu hodnotu ako 26,6 V
Význam alarmového relé:
Za štandardného stavu je otvorené (neaktívne). K jeho uzavretiu (aktivácii) dôjde pokiaľ sa rozsvieti červená LED dióda, teda pokiaľ je rozdiel napätia medzi batériami vyšší ako 0,2 V. Akonáhle červená LED dióda zhasne, dôjde opäť k otvoreniu (deaktivácii) relé (pokles rozdielu napätia medzi batériami je menší ako 0,14 V).

Resetovanie budíka:
Vypnutie alarmu docielime vzájomným prepojením výstupov označených ako RESET. To môže byť vykonané pomocou spínača.

Inštalácia:
  1. Batériový balancér (balancéry) musia byť inštalované na dobre vetrateľnom zvislom povrchu v blízkosti batérií (ale vzhľadom k možnému vplyvu plynov z batérií nie priamo nad nimi!)
  2. Pokiaľ je to vyžadované, nainštalujte kabeláž alarmového kontaktu a kabeláž resetu.
  3. Použite minimálne kábel dimenzie 0,75 mm 2  na pripojenie negatívneho, pozitívneho a stredného pólu (v tomto poradí!)
Balancér je pripravený na prevádzku. Pokiaľ napätie na ktorejkoľvek zo sledovanej batérii (stringu) vzrastie nad 27,3 V (počas nabíjania), zelená LED dióda sa rozsvieti, čo znamená, že balancér je aktivovaný. Pokiaľ za tejto situácie bude odchýlka batérií (stringov) väčšia ako 50 mV, začína aktívne balansovanie, teda kompenzácia rozdielu batérií (stringov). Ak odchýlka dosiahne 100 mV, aktivuje sa jedna z oranžových LED diód. Odchýlka väčšia ako 200 mV spustí alarmové relé.
Pri sérioparalelnom radení batérií musí byť stredná prepojovacia kabeláž medzi paralelnými radmi takú dimenziu, aby zvládla príslušný prúd, pokiaľ sa časť batérie odpojí.

Technické údaje:
  • Rozsah vstupného napätia: do 18 V na každú batériu, 36 V celkom
  • Úroveň napätia pre aktiváciu balancéra: 27,3 V ±1%
  • Úroveň napätia pre deaktiváciu balancéra: 26,6 V ±1%
  • Spotreba energie v deaktivovanom stave: 0,7 mA
  • Spotreba energie v aktivovanom stave: 50 mV
  • Maximálny balančný prúd: 0,7 A pri odchýlke 100 mV a viac
  • Napäťová odchýlka pre spustenie alarmu: 200 mV
  • Napäťová odchýlka pre vypnutie alarmu: 140 mV
  • Alarmové relé: 60V/1 A, štandardne otvorené
  • Spôsob vypnutia alarmového relé: prepojenie dvoch výstupov označených ako RESET
  • Ochrana proti prehriatiu: áno
  • Rozsah prevádzkových teplôt: -30 až + 50 °C
  • Maximálna vlhkosť: až 95% (nekondenzujúca)
  • Farba krytu: modrá (RAL 5012)
  • Pripojovacie kontakty: 6 mm2/AWG10, pripevnenie skrutky
  • Stupeň krytia: IP22
  • Hmotnosť: 0,4 kg
  • Rozmery (výška x šírka x hĺbka): 100 x 113 x 47 mm
