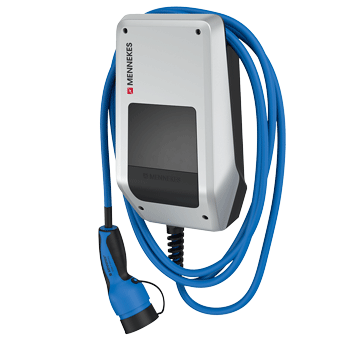

AMTRON® Compact
Na stiahnutie
- Katalógový list AMTRON® Compact (EN) (582.4 kB)
Nástenná dobíjacia stanica AMTRON® Compact od Mennekes.
Určené pre súkromné použitie.
Informace o produktu
- Výrobca: Mennekes
- Záručná lehota: 24 mesiacov
Vlastnosti produktu
- Všeobecné
- Nabíjecí Režim 3 podľa IEC 61851
- Konektor vozidlá podľa IEC 62196
- Trvalo pripojený nabíjací kábel s konektorom Typu 2 (dĺžka 5 m)
- Nabíjací výkon až 3,7 kW (1 fáza) / 11 kW (3 fázy)
- Informácie o stave pomocou informačného LED panela
- Integrované zavesenie káblov
- Káblové napojenie pripravené na jednoduchú inštaláciu
- Funkčný rozsah
- Bezpotenciálový vstup pre externé riadenie alebo pre zníženie klasifikácie systému
nabíjací výkon pre ľahké riadenie záťaže
(Nastaviteľné na 0A-6A-8A-10A-13A) - Monitorovanie teploty
- Režim spánku pre zníženie spotreby v pohotovostnom režime (asi 1 W)
- Bezpotenciálový vstup pre externé riadenie alebo pre zníženie klasifikácie systému
- Ochranné zariadenie
- Detekcia elektrického zvodu (DC) > 6 mA
- Kryt
- Kryt vyrobený z AMELAN®
- Káblový vstup zhora, zdola, zozadu
Technické údaje
| Model | AMTRON Compact 3,7 / 11 C2 (121001205) | |
| Menovité napätie | 230 / 400 AC ±10 % | |
| Menovitá frekvencia | 50 Hz | |
| Menovitý prúd | 16 A | |
| Max. záložná poistka | 16 A | |
| Max. nabíjacia kapacita Režim 3 | 3,7 / 11 kW | |
| Menovitý prúd nabíjacieho bodu Režim 3 | 16 A - 1 fáza / 3 fázy | |
| Napájacie svorkovnice | Menovitý prierez | 5 X 6 mm² |
| Max. prierez |
pevný 5 × 6 mm² flexibilný 5 × 4 mm² |
|
| Krútiaci moment uťahovania | max. 0,8 / 1,8 Nm | |
| Menovité izolačné napätie | 500 V | |
| Max. impulzné napätie | 4 kV | |
| Menovitý skratový prúd | 10 kA | |
| Menovitý faktor rozmanitosti (RDF) | 1 | |
| Systém uzemnenie |
TN / TT (IT povolené len za určitých podmienok, viď návod na obsluhu a inštaláciu) |
|
| EMC klasifikácia | B | |
| Trieda ochrany | I | |
| Stupeň krytia |
IP 44 : stupeň ochrany zariadenia IP 54 : stupeň ochrany krytu |
|
| Kategória prepätia | III | |
| Odolnosť proti mechanickým nárazom | IK 10 | |
| Stupeň znečistenia prostredia | 3 | |
| Umiestnenie | vnútri alebo vonku | |
| Podmienka inštalácie | stacionární zařízení | |
| Použitie | ACSEV | |
| Spôsob upevnenia | na stenu | |
| Rozmery | 361 × 207 × 146 | |
| Káblový vstup | zhora, zdola, zozadu | |
| Hmotnosť | 4,7 kg | |
| Normy | DIN EN 61851-1, DIN IEC / TS 61439-7 | |
| Podmienky prostredia | ||
| Teplota okolitého vzduchu | -25 až +40 ℃ | |
| Priemerná teplota počas 24 hodín | <35 ℃ | |
| Nadmorská výška | Max. 2000 m nad morom | |
| Vlhkosť vzduchu | Max. 95 % (nekondenzujúca) | |
