Ventilátor | Aktívne chladenie pre Hybridné meniče - spodné uchytenie

Hybridné meniče sú kľúčovou súčasťou každej fotovoltickej elektrárne. Pri dlhodobej prevádzke a najmä počas letných mesiacov dochádza k ich výraznému zahrievaniu, ktoré môže ovplyvňovať účinnosť chladenia výkonovej elektroniky. Systém aktívneho chladenia meniča pomáha odvádzať prebytočné teplo a vytvára optimálne podmienky pre stabilnú prevádzku zariadenia.

Ventilátorová jednotka je navrhnutá tak, aby podporovala prúdenie vzduchu pozdĺž chladiacich rebier meniča. Oproti samotnému pasívnemu chladeniu dochádza k efektívnejšiemu odvádzaniu tepla z výkonových súčiastok, čo prispieva k lepšej tepelnej stabilite zariadenia počas obdobia vysokého zaťaženia.

Súčasťou každého variantu je digitálny termostat XH-W3001, ktorý automaticky spína ventilátory podľa teploty chladiča. Teplotný snímač sa pomocou teplovodivej hliníkovej pásky upevňuje priamo na chladič meniča, čím je zabezpečené presné meranie skutočnej prevádzkovej teploty. Ventilátory sa aktivujú iba v prípade potreby, čo minimalizuje ich prevádzkový čas a predlžuje ich životnosť.

Konštrukcia využíva pevný hliníkový profil, kvalitné ventilátory a ochranné kovové mriežky. Inštalácia nevyžaduje žiadny zásah do elektroniky meniča a je možné ju jednoducho vykonať v priebehu niekoľkých minút.

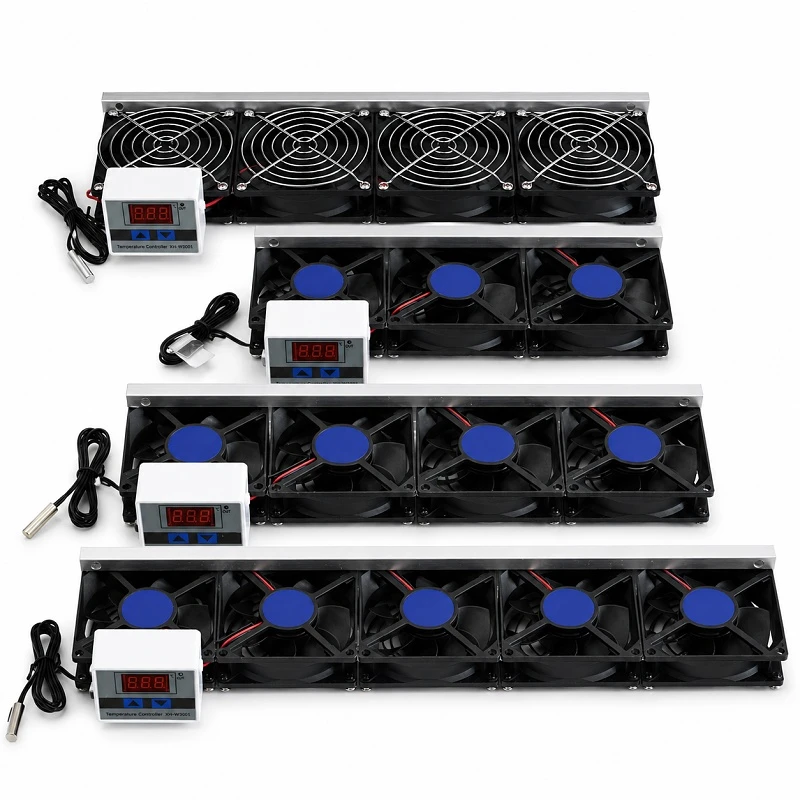

Dostupné varianty

V3G – 3 ventilátory

Kompaktný variant určený pre hybridné meniče GoodWe ET 1. generácie a kompatibilné modely AEG.

Rozmery: 24 × 8 × 4 cm

V4G – 4 ventilátory

Výkonnejší variant určený pre hybridné meniče GoodWe ET 1. generácie a kompatibilné modely AEG. Ponúka väčšiu plochu aktívneho chladenia a vyšší chladiaci výkon.

Rozmery: 32 × 8 × 4 cm

V5G – 5 ventilátorov

Najvýkonnejší variant navrhnutý špeciálne pre GoodWe ET Plus a GoodWe ET G2 (2. generácie). Päť ventilátorov pokrýva takmer celú dĺžku spodného chladiča a zabezpečuje maximálnu účinnosť chladenia.

Rozmery: 40 × 8 × 4 cm

V4S – 4 ventilátory / UNIVERZAL

Univerzálny variant určený pre hybridné meniče SolaX, Dražice a Growatt, ale aj mnoho iných značiek meničov. Na rozdiel od radu G nie je digitálny termostat pevne uchytený na nosnej konštrukcii, čo umožňuje flexibilnejšiu montáž a jednoduchšie prispôsobenie rôznym typom meničov.

Rozmery: 32 × 8 × 4 cm

Poznámka: Pred objednaním odporúčame overiť generáciu meniča. Varianty V3G a V4G sú určené pre konštrukciu chladiča meničov GoodWe ET 1. generácie, zatiaľ čo variant V5G je navrhnutý pre meniče GoodWe ET Plus a GoodWe ET G2 (2. generácie).

Hlavné výhody

• Aktívne chladenie hybridných meničov
• Automatické riadenie pomocou digitálneho termostatu
• Efektívny odvod tepla z výkonovej elektroniky
• Podpora stabilnej prevádzky počas letných mesiacov
• Jednoduchá montáž bez zásahu do meniča
• Robustná hliníková konštrukcia
• Kvalitné ventilátory s dlhou životnosťou
• Varianty pre viac typov a generácií meničov
• Vhodné pre domáce aj komerčné fotovoltické elektrárne

Obsah balenia

• Ventilátorová jednotka podľa zvoleného variantu
• Digitálny termostat XH-W3001
• Teplotný snímač
• Napájací zdroj
• Montážny materiál
• Montážne hmoždinky
• Teplovodivá hliníková páska na upevnenie teplotného snímača

Záruka

24 mesiacov

Ako funguje aktívne chladenie

Systém aktívneho chladenia meniča využíva digitálne riadené ventilátory, ktoré sa automaticky spúšťajú po dosiahnutí nastavenej teploty chladiča. V čase nižšieho výkonu meniča, keď nie je potrebný aktívny odvod tepla, zostávajú ventilátory vypnuté a nijako neobmedzujú prirodzené prúdenie vzduchu okolo chladiča.

Vďaka tomuto riešeniu je chladenie aktívne iba vtedy, keď je to skutočne potrebné, čo prispieva k nízkej spotrebe energie a dlhej životnosti ventilátorov.

Montáž aktívneho chladenia

Štandardne sa modul montuje na stenu pod menič, pretože spodné umiestnenie poskytuje najvyššiu účinnosť chladenia. Ventilátory podporujú prirodzené prúdenie vzduchu smerom nahor pozdĺž chladiča a efektívne odvádzajú teplo z výkonovej elektroniky.

Výhodou tohto riešenia je, že pri vypnutých ventilátoroch nijako neobmedzuje prirodzenú konvekciu vzduchu, ktorá prebieha počas bežnej prevádzky meniča.

Ak nie je možné vykonať montáž pod meničom, odporúčame zvoliť variant určený pre hornú montáž nad menič.

Horná montáž

Pri montáži nad menič odporúčame upevniť modul tak, aby medzi ventilátormi a meničom vznikla rovnomerná medzera približne 20 mm. Tým je zabezpečené dostatočné prúdenie vzduchu a optimálna účinnosť chladenia.

Montáž teplotného snímača

Teplotný snímač je vybavený teplovodivou hliníkovou samolepiacou páskou, pomocou ktorej sa upevňuje priamo na rebro chladiča meniča.

V prípade potreby je možné snímač upevniť aj na bočnú časť chladiča. Dôležité je zabezpečiť čo najlepší tepelný kontakt medzi snímačom a telom chladiča pre presné meranie prevádzkovej teploty.

Nastavenie digitálneho termostatu

Aktívne chladenie je z výroby prednastavené na:

• Zapnutie ventilátorov: 40 °C
• Vypnutie ventilátorov: 38 °C

Teplota je meraná priamo na rebre chladiča pomocou externého teplotného snímača.

Zmena teploty zapnutia (T1)

1. Krátko stlačte ľavé tlačidlo.
2. Následne ho podržte, kým nezačne blikať nastavovaný parameter.
3. Pomocou tlačidiel so šípkami nastavte požadovanú hodnotu.
4. Po niekoľkých sekundách sa nastavenie automaticky uloží.

Nastavenie teplomera

Podržaním oboch tlačidiel súčasne vstúpite do rozšíreného nastavenia teplomera.

Dôležité informácie k montáži

Ide o príslušenstvo fotovoltického systému, ktoré nevyžaduje odbornú elektroinštaláciu. Elektrické zapojenie aktívneho chladenia nijako nesúvisí s elektroinštaláciou fotovoltického meniča a nevyžaduje zásah do jeho vnútorného zapojenia.
