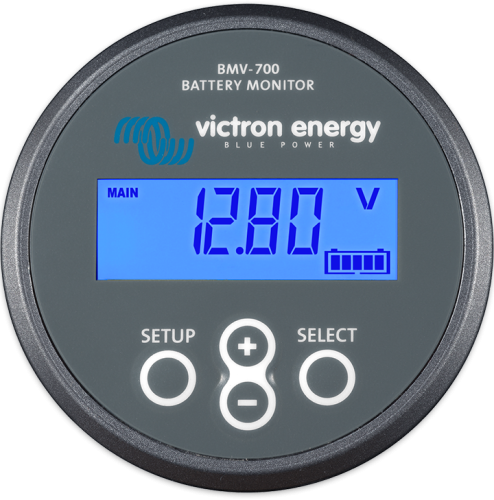

Sledovač stavu baterie BMV 700
Na stiahnutie
- Datasheet (237.1 kB)
Sledovač stavu BMV 700 pre jednu batériu
- sledovač BMV-700
- vysoko presný systém monitorovania stavu batérie
Jednoduchá inštalácia
Všetky elektrické pripojenia sú k rýchlospojkovej doske plošných spojov na prúdovom bočníku. Bočník sa pripája k monitoru štandardným telefónnym káblom RJ12. V cene: kábel RJ 12 (10 m) a kábel batérie s poistkou (2 m); nie sú potrebné žiadne ďalšie komponenty.
Informace o produktu
- Výrobca: Victron Energy
- Záručná lehota: 5 rokov
- Kód produktu: 3564
- EAN: 8719076020066
Sledovač BMV-700 je nový vysoko presný systém monitorovania stavu batérie.
Prečo sledovať prevádzkové stavy batérie? Pre jej dlhšiu životnosť! Podrobné sledovanie batérie nám umožňuje odhaliť prípadné prevádzkové nedostatky so zaistením rýchlej nápravy pre podporu dlhé životnosť batérie.
Vhodné pre všetky typy olovených batérií vrátane rounových (AGM) a gélových. Jednoduché nastavenie kapacity akumulátora (výrobné nastavenie na 200 Ah). Autodetekcia napätie 12, 24, 36, 48, 60, 120, 144 a 288 V. Pravidelná automatická kalibrácia prístroje pre spoľahlivé uvádzanie meraných údajov (možno vykonávať aj manuálne). Verzia BMV 700H je určená pre systémy s vysokým prevádzkovým napätím (70 - 350 V DC), verzia BMV702 je určená pre sledovanie dvoch akumulátorov alebo sledovanie teploty batérie alebo xxx. Sledovač je vhodný aj pre Li-on batéria.
Štandardné vlastnosti
-Napätie batérie, prúd, výkon, spotrebované ampérhodiny a stav nabitia
-Zostávajúci čas pri aktuálnej rýchlosti vybíjania
-Programovateľný vizuálny a zvukový alarm
-Programovateľné relé na vypnutie nekritických záťaží alebo spustenie generátora v prípade potreby
-500 A rýchlospojka a pripojovacia sada
-Možnosť voľby bočníka až do 10 000 A
-VE.Priamy komunikačný port
-Ukladá širokú škálu historických udalostí, ktoré je možné použiť na vyhodnotenie vzorcov používania a stavu batérie
-Široký rozsah vstupného napätia: 6,5 – 95V
-Rozlíšenie merania vysokého prúdu: 10 mA (0,01A)
-Nízka spotreba prúdu: 2,9 Ah za mesiac (4mA) pri 12V a 2,2 Ah za mesiac (3mA) pri 24V
-Více o zdrojovém textuPro další informace o překladu je potřeba zdrojový text
-Odeslat zpětnou vazbu
-Postranní panely
Základné zobrazované hodnoty:
- Aktuálne napätie (V) batérie
- Aktuálne prúd (A), ktoré ide do (kladné hodnoty - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z batérie
- Aktuálny výkon (W), ktoré ide do (kladné hodnoty - nabíjanie) alebo von (záporné hodnoty - vybíjanie) z batérie (násobok napätia a prúdu)
- Celková suma odobratej energie z batérie na napájanie spotrebičov v ampérhodinách (Ah)
- Aktuálne miera nabitia batérie v percentách
- Predpokladaná (sofistikovane vypočítaná) dĺžka doby v hodinách do 50% vybitia batérie pri danej spotrebe energie
Technické parametre:
- Napájacie napätie 6,5 - 95 V DC
- Spotreba energie pri nepodsvětleném displeji a vypnutom relé: 4 mA (12 V) a 3 mA (24 V)
- Spotreba energie pri nepodsvětleném displeji a zopnutom relé: 15 mA (12 V) a 8 mA (24 V)
- Pracovné napätie: 12, 24 a 48 V (autodetekcia)
- Maximálna veľkosť prúdu prechádzajúcej bočníkom: -500 až +500 A (vybíjanie a nabíjanie batérie)
- Maximálna odchýlka pri odpočte napätia ± 0,01 A pri napätí 0 - 100 V
- Maximálna odchýlka pri odpočte prúdu ± 0,01 A s 500 A bočníkom
- Maximálna odchýlka pri odpočte kapacity ± 0,1 Ah pri kapacít batérie 0 - 100 Ah
- Maximálna odchýlka pri odpočte kapacity ± 1 Ah pri kapacít batérie 100 - 9999 Ah
- Maximálna odchýlka pri odpočte stave nabitia ± 0,1%
- Maximálna odchýlka pri odhade zostávajúceho času ± 1 hod (v rozsahu 1-240 hod)
- Maximálna odchýlka pri odpočte výkone ± 1 W pri rozsahu od - 100 W do 1 kW
- Pre celkovú kapacitu akumulátorov 20 - 9999 Ah
- Rozsah pracovnej teploty -20 až + 50 ° C
- Kruhový priemer vlastného sledovače: 63 mm
- Štvorcová veľkosť krytky vlastného sledovače: 69 x 69 mm
- Hĺbka vlastného sledovače: 31 mm
- Spínané relé: 60V / 1 A maximálne
- Hmotnosť vlastného sledovače: 70 g
- Hmotnosť nočníka: 315 g
- Materiál: plast
Sledovač ukladá vybrané historické údaje a dosiahnuté limity:
- Najhlbšia dosiahnuté vybitiu akumulátora
- Miera posledného vybitiu akumulátora
- Počet prebehnutých vybíjacích / nabíjacích cyklov akumulátora
- Priemerná hodnota vybitiu akumulátora
- Počet plných vybití akumulátora
- Maximálne dosiahnutej napätie akumulátora
- Minimálny dosiahnuté napätie akumulátora
- Počet dní od posledného plného nabitia akumulátora
Dodávka sledovače BMV-700 obsahuje (viď obrázok nižšie):
- Vlastné sledovač s podsvieteným digitálnym displejom a ovládacími prvkami
- Plastová krytka sledovače s rozmermi 69 x 69 mm
- Bočník 500A / 50mV konštruovaný na maximálny prúd 500 A (inštaluje sa na záporný kábel batérie)
- 10 metrov dlhý komunikačné a napájací UTP kabel RJ12 (prepojenie vlastného sledovače s bočníkom)
- 2 metre dlhý inštalačný kábel s poistkou na napojenie na kladný kábel.
Sledovač vykonáva sofistikované sledovanie dodávanej a odoberanej energie spoločne so zohľadnením nastaviteľné hodnoty Peukertova exponentu (čím väčší je odber energie, tým relatívne klesá množstvo dostupnej energie v batérii a naopak) a účinnosti batérie pre odhad aktuálneho množstva energie (Ah) a miery nabitia batérie (v percentách). Pre správne zobrazovanie množstvo dostupnej energie v batérii je nutné, aby všetka energia vstupujúce a odchádzajúci z batérie prechádzala bočníkom.
Vlastné sledovač je možné integrovať do steny bez nutnosti prístupu zozadu (zakrytovanej vrutmi).
Pre väčšie prúdy ako 500 A možno dodať náhradné bočník konštruovaný na prúdy 1000 a 2000 A. Na sledovač možno použiť bočníky až do maximálneho prúdu 9 999 A s napäťovým rozsahom 1 - 100 mV (oboje nastaviteľné).
Sledovač disponuje spínaným relé. To je aktivovaná / deaktivované na základe nameranej miery nabitia batérie. Továrni je nastavené zopnutí pri poklese stavu nabitia batérie pod 50% a vypnutie pri dosiahnutí stavu nabitia na 90%. Tieto hodnoty je možné zmeniť v nastaveniach. Tiež je možné obrátiť logiku spínania, čiže štandardne je relé zopnuté, neštandardne vypnuté. Relé je možné využiť pre spínanie / vypínanie zariadenia ako je externý alarm, elektrocentrála atď.
Sledovač je možné napájať na ďalšie zariadenia. Možnosť prepojenia sledovače s veľkým farebným displejom Color Control GX s bezplatnou možnosťou grafickej vizualizácie nameraných hodnôt na portáluhttps: //vrm.victronenergy.com/user/register (nezáväzne možno vyskúšať na funkčných systémoch pri zadaní mena používateľa: demo@victronenergy.com a hesla : vrmdemo). K prepojeniu sledovač BMV700 s displejom Color control GX je nutné zakúpiť buď kábel VE.Direct alebo komunikačné rozhranie VE.Direct-USB.
Uložené nastavenia a nameraná historické a medzné dáta zostávajú uložené aj pri prerušení napájania sledovače.
Vizuálny a akustický alarm pri nad alebo podpätia, pri nabitom alebo vybitom akumulátore.
Možnosť cez relé spínať za definovaných podmienok dodatkový zdroj energie ako napríklad generátor.
