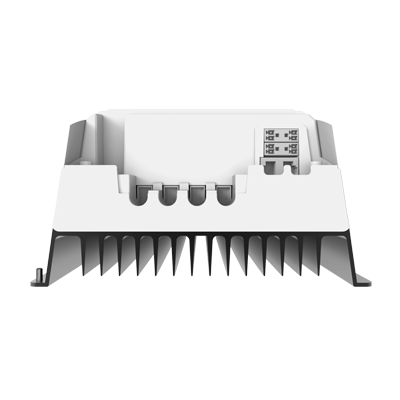

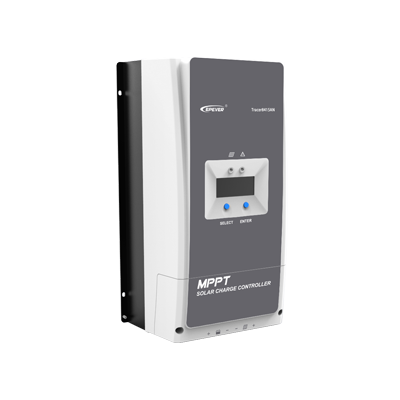

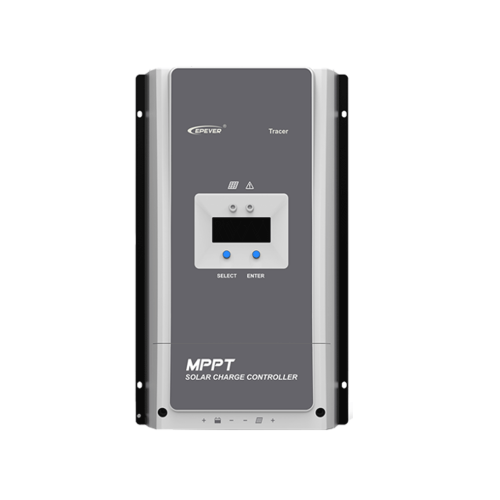

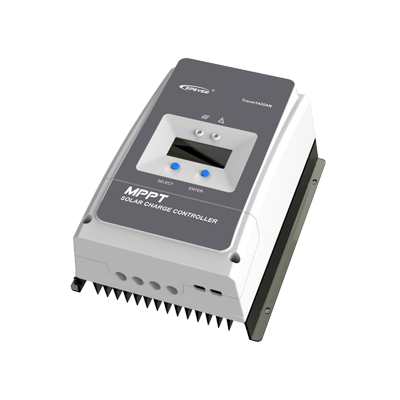

MPPT solárny regulátor EPsolar Tracer-AN 60A 150V

12 V - 750 Wp / 24 V - 1500 Wp / 48 V - 3000 Wp

Regulátor rady Tracer-AN sú založené na viacfázové synchrónne rektifikačné technológiu (MSRT) a pokročilom riadiacim algoritmu MPPT s architektúrou procesoru s dvojitými jadrami a spoločným negatívnym dizajnom, má vlastnosti vysokej rýchlosti odozvy, vysokú spoľahlivosť a vysoký priemyselný štandard.

Dostupnosť:
Skladom
Původní cena:
 265,05
Zľava:
 39,00 (15 %)

 225,65 (  186,49 bez DPH)

Informace o produktu

  • Výrobca: Epever
  • Záručná lehota: 24 mesiacov
  • Kód produktu: 3855
  • EAN: 6974241250156

!! Maximálne napätie série panelov nesmie prekročiť 138 V !!

Hlavné vlastnosti solárneho regulátora EPsolar Tracer-AN:

MSRT môže zaručiť veľmi vysokú účinnosť konverzie v akomkoľvek nabíjacom výkonu, čo výrazne zvyšuje energetickú účinnosť fotovoltaickej sústavy. Pokročilý riadiaci algoritmus MPPT minimalizuje stratu bodu maximálnej straty, výkonu a stratového času, aby sa zabezpečilo účinné sledovanie, zodpovedajúci rýchlosť a vysokú účinnosť konverzie pri vysokom alebo nízkom výkone, takže v každej situácii.

Produkty Tracer-AN môžu rýchlo sledovať bod maximálneho výkonu (MPP) fotovoltaického poľa pre dosiahnutie maximálnej energie panelu. Funkcia obmedzenia nabíjacieho výkonu a prúdu, funkcia automatického znižovania výkonu plne zaisťujú stabilitu pri práci s nadmernými fotovoltaickými modulmi.

S adaptívnym trojstupňovým režimom nabíjania založeným na digitálnom riadiacom obvode môžu regulátory Tracer-AN účinne predĺžiť životnosť batérie a výrazne zlepšiť výkon systému.

Automaticky riadenie relé záťaže a relé pomocné / regulátora umožňujú jednoduché zostavenie hybridného systému. Celoplošné elektronickej ochrany, vrátane preťaženia, presného vybíjanie a ochrany proti prepólovaniu FV, účinne zaisťujú bezpečnejšie a spoľahlivejšie prevádzku fotovoltaické sústavy po dlhšiu servisné dobu.

Izolované rozhranie RS485 s komunikačným protokolom MODBUS a napájacím zdrojom 5 V umožňuje jednoduché rozšírenie aplikácie.

Funkcie

  • ST Komponenty od spoločnosti Infineon s vysokou kvalitou a nízkou poruchovosťou pre zaistenie dlhej životnosti.
  • Pokročilá technológia regulácia - výťažnosť nie nižšia ako 99,5%.
  • Maximálna účinnosť prenosu DC / DC dosahuje až 98,6%, účinnosť plného zaťaženia je až 98%.
  • Pokročilý riadiaci algoritmus MPPT minimalizuje stratu MPP a stratový čas.
  • Presnosť rozpoznávania a sledovanie v najvyššom bode MPP s viacnásobnými vrcholy.
  • Širší rozsah prevádzkového napätia MPP.
  • Systém automatického riadenia pre obmedzenie nabíjacieho výkonu a prúdu pri prekročení menovitých hodnôt.
  • Podporuje 4 možnosti nabíjania (podľa Typu akumulátora): Hermeticky uzavreté (Predvolené), Gél, Zaplavené a Užívateľské
  • Funkcia kompenzácia teploty batérie.
  • Funkcia záznamu energie a štatistiky v reálnom čase.

Technická špecifikácia:

Model Tracer6415AN
Menovité napätie systému 12 V / 24 V / 36 V / 48 V (automatická voľba)
Menovitý nabíjací prúd 60 A
Nominálny výkon FV, 12 V 750 W
Nominálny výkon FV, 24 V 1500 W
Nominálny výkon FV, 36 V 2250 W
Nominálny výkon FV, 48 V 3000 W
Maximálne napätie FV panelov naprázdno

150 V Pri minimálnej teplote prostredia

138 V Pri teplote prostredia 25 ℃

Typ batérie

Hermeticky uzavreté (Predvolené), Gél, Zaplavené a Užívateľské

Rozsah napätia batérie 8 ~ 68 V
Poistka batérie 80 A / 58 V
Rozsah napätia MPP (Rozsah napätia batérie + 2 V) ~ 108 V ①
Efektivita sledovanie ≥99,5 %
Max. účinnosť konverzie 98,6 %
Účinnosť plného zaťaženia 98 %
Vlastná spotreba 12 V: 98 mA 24 V: 60 mA 36 V: 50 mA 48 V: 46 mA
Koeficient kompenzácia teploty -3 mV / ℃ / 2 V (predvolené nastavenia)
Uzemnenie Spoločné záporné uzemnenie
Relé Menovitá hodnota: 5 A / 30 VDC; Max. Hodnota: 0,5 A / 60 VDC
Rozhranie RS485 RS485(RJ45)
Doba podsvietenia LCD displeja Východisková hodnota: 60 s, Rozsah: 0 ~ 999 s (0 s: podsvietenia je stále aktívny)
Teplota prostredia -25 ℃ ~ +60 ℃ (pokles nad 45 ℃)
Teplotný rozsah LCD -20 ℃ ~ +70 ℃
Rozsah teplôt skladovania -30 ℃ ~ +85 ℃
Vlhkosť vzduchu 5% až 95%
Skriňa
Napájacie svorky 35 mm² / 2AWG
Kategória ochrany IP20
Rozmery 340×236×119 mm
Montážne rozmer 260×224 mm
Veľkosť montážnej diery Φ7 mm
Hmotnosť 4,5 kg

① Maximálne napätie otvoreného okruhu FV nesmie nikdy prekročiť hodnotu 138 V pri okolitej teplote 25℃.
